HCZ-5000局放在线监测装置说明书下载

　　1、系统概述
　　高压开关柜运行的可靠性直接影响供电的稳定性、安全性。传统的停电预防性试验周期为 3～6 年， 根据运行经验，开关柜在发生故障前的潜伏期内存在大量放电现象，带电检测能提前发现缺陷，避免事故。本公司研发的 HCZ-5000  电力设备局放在线监测装置致力于解决一次设备定期检修，盲目解体拆卸，浪费大量人力物力财力的问题，将带电检测技术应用于开关柜检修工作效果明显，可以及时发现支柱瓷瓶、静触头盒等内部绝缘部件的老化及其引起的缺陷。
　　HCZ-5000  检测原理是将暂态地电压、超声波信号作为故障存在与否或发生程度的判断依据， 并利用获得的数据来对开关柜故障进行检测和定位。可通过无线信号或 RS485  传至面板安装的汇集终端，故障数据可通过 RS485 通讯传到后台。
　　2、系统功能
　　局放在线监测由局放传感器、汇集终端两部分组成。
　　局放传感器检测开关柜放电信号，包括地电压和超声波，将计算结果通过 433M 射频信号传输到监控主机。
　　监控主机接收局放传感器发送的数据并显示，可根据设置的限值(典型值：30db)判断是否存在放电 故障。如果检测数据超过限值，主机内置蜂鸣器报警，报警继电器动作。
　　监控主机可将接收到的检测数据通过 RS485  远传至监控后台，由计算机的后台软件进行处理。
　　3、系统技术优势
　　1、可以预先发现开关柜是否存在局部放电，确保开关柜运行安全有效。
　　2、无需接触开关柜带电部分，测试安全快捷。
　　3、检测过程不必停电，不需要提供高压测试电源。
　　4、同时具有超声波测试功能。也可以用于 SF6 环网柜和电缆的局放测量。
　　5、超声波、TEV 传感器内置，无需接线更换传感器。
　　6、两种测量模式（传感器），提供快速、实时、准确的局放测量。
　　7、内置式智能系统，数字液晶直观显示，操作简便。
　　8、操作安全可靠，保证使用人员的安全，不需要其他辅助手段。
　　9、每台汇集终端最多可带 255 个局放传感器。
　　4、系统主要组成及性能指标

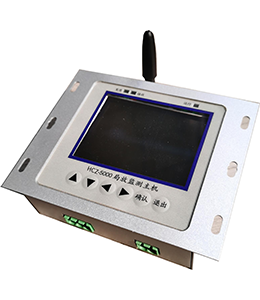

　　4.1.局放监控主机：
　　监控主机是整个系统的核心设备，主机向下 通过 433MHz 对局放传感器下发配置参
　　数，接收传感器上传的数据（地电压、超声波）；向上通过 RS485 总线向上位机传送；在本地， 实时显示，当超限时，立即发出报警信号。
　　性能指标：
　　供电方式：AC85V~265V，50Hz 或 DC110V~300V；
　　功率：小于 5W；
　　测点容量：255；
　　报警限值：可设(默认 30db)；
　　无线通道： 即频点；387~464MHz ，典型值 433MHz；频点可设，最多可设 15 个频点；
　　接收灵敏度：-110dBm；
　　天线阻抗：50ohm；
　　传输距离： >1000m；
　　参数设置：按设置的传感器数量及频点自动下发采集器参数；
　　RS485 接口：1 路。

　　4.2.局放传感器：
　　局放传感器通过暂态地电压检测技术和超声检测技术检测开关柜是否存在放电。实时采集柜内地电压和超声波数据， 并根据预设的时间间隔主动上报给主机，超限时，传感器会立即上报数据。
　　主要性能指标：
　　供电方式：AC85V~265V，50Hz 或 DC110V、220V；
　　功率：小于 3W；
　　接收灵敏度：-110dBm；
　　天线阻抗：50ohm；
　　传输距离： >1000m；
　　RS485 接口：1 路。

　　5、系统现场安装
　　5.1.现场安装

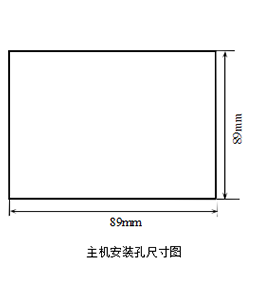

　　5.1.1.外形及开孔尺寸
　　外形尺寸：97mm×97mm×83mm；
　　重量：0.3Kg；
　　安装方式：嵌屏式
　　传感器采用磁吸式安装

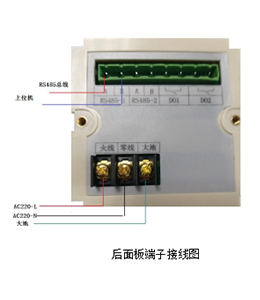

　　5.1.1.后面板端子定义及接线说明

　　RS485-1：RS485 总线接口，可通过 485 总线与上位机后台软件通讯，也可接入 RS485/RJ45 串口网络转换器，接入电力系统以太专网；现场安装时，通过两线屏蔽电缆与后台电脑或串 口服务器相连接，注意 A、B 不要接反，连接时电脑或终端至少有一端断电；
　　RS485-2：预留调试接口；
　　DO1：预留继电器 1 常开触点；
　　DO2：预留继电器 2 常开触点；
　　火线：现场用 1mm2 BV 铜芯聚氯乙烯绝缘电线接交流 220V 供电电源 L 线；
　　零线：现场用 1mm2 BV 铜芯聚氯乙烯绝缘电线接交流 220V 供电电源 N 线；
　　大地：现场用 1mm2 BV 铜芯聚氯乙烯绝缘电线接地线；
附：检测原理

　　1、暂态地电压检测技术
　　暂态地电压（简称 TEV），是指由于局部放电，在开关柜接地外壳包括接地线中激励的频率为 3~100MHz 的放电信号。
　　检测原理：当开关柜发生局部放电时，带电体和接地的非带电体之间会有带电粒子迅速移动，接 地的非带电体上产生高频电磁波，并快速向各个方向传播；当电磁波遇到不连续的金属断开或绝缘连 接处时，电磁波会由金属柜体的内表面转移到外表面，并在开关柜体外表面产生暂态地电压；在开关 柜外表面安装一个特制的电容传感器便可获取到瞬时的地电压脉冲信号，从而判断开关柜内部缺陷。
　　2、超声检测技术
　　超声波(AE)特指频率在 20kHz 以上人耳听不到的声波。
　　检测原理：超声波属于机械振动波的一种，当开关柜发生局部放电时，能量瞬时爆发，电能通过声能、 光能、热能以及电磁能的形式释放出去，周围空气间隙被击穿放电，电能转化为热能，放电周围的气体受热膨胀，并通过声波向外传播，周围气体温度超出环境温度；当这些气体冷却时，开始收缩，产生后续波，后续波的频率和强度都比较低，并有很宽的频带；由于局部放电的区域较小，所以局放声源即为点声源，开放式超声波传感器可以检测到这种超声波信号，并进行处理，从而判断局放存在并能够定位。
