HC-BLD500X相地短路在线监测保护装置说明书下载

　　一、概述
　　DL5153-2014 大型火电厂厂用电设计技术规程 8.2.3 的第 2 条及 8.7.1 的第 2 条低压馈线及 100KW 以下电动机由相间短路保护兼作单相接地保护，当灵敏度不能满足时应另加装接地短路保 护。由于灵敏度难于判断，且控制投资需要，多数未加装零序保 护。运行后出现了下级母线馈线或电机单相接地，上级母线馈线 零序保护越级跳闸的故障现象。
　　由于近几年电厂低压供电越级跳闸问题越来越多，导致锅炉 用水、排放不达标，甚至会造成非计划停机事故，影响电厂发电 的连续性，对电厂的连续运行带来不利影响。
　　HC-BLD500X 相地短路在线监测保护装置适用于电厂、煤炭、钢铁、纺织等 400V TN 系统，可解决 MCC 线路经过渡电阻接地、塑壳开关和热继电器不动作，造成 PC 越级跳闸引发大面积失电问题。相地短路在线监测保护装置通过不间断地监测各回路的零序CT 电流,满足条件后先报警后跳闸，切断供电故障线路，以保护设备，避免越级跳闸停电造成巨大的经济损失。

　　1）按躲过馈线最大负荷的不平衡电流计算。
　　2）与下级的配合：下一级有零序保护时，按与零序保护最大动作电流配合；无零序保护时，按与相电流 保护最大动作电流配合（单相接地时不会越级跳 闸）。
　　当下级无零序保护，发生单相经过渡电阻接地时，本级短 延时（过流保护）及上级的零序保护存在不动作的情况， 有电气火灾风险。
　　二、功能特点
　　1.实时监控：实时显示被监测线路的零序电流，有助于检修 人员精确判断系统绝缘状况，并做检修计划。
　　2.二级预警三级跳闸功能：支持两级预警，系统检测到接地电流超过预警定值时，发出警报，并自动延时后调整到下级定值， 直至跳闸切除故障线路或电动机；可根据现场工况设定相应的第三级脱扣动作时间和跳闸整定值，躲过启动不平衡电流，并配合上级零序保护，以防止越级跳闸引发大面积停电。也可以选择只报警不跳闸。
　　3.高灵敏度小尺寸零序电流互感器：为了便于零序电流互感 器安装，本公司的智能漏电互感器采用“超微晶铁芯”和“零磁 通技术”自动补偿设计，使互感器始终处于理想的“零磁通”工 作状态，最大限度的提高了互感器的灵敏度并减小了互感器的外 形尺寸。
　　三、型号及参数

　　1.工作电源：AC/DC220V±20%
　　2.报警跳闸：常开触点，容量 DC250V，1A
　　3.面板显示：大屏幕液晶显示，界面友好，操作直观方便。
　　4.电压等级：0.4kV
　　5.监控容量：最多可同时在线监测 9 路
　　6.输入电流：5～120mA
　　7. 精度：2%
　　8. 接地预警：5～100A, 5～100A 可整定
　　9. 接地跳闸：5～100A, 5～100A（可投退、可整定）
　　10.历史记录：可存储 100 条记录，掉电不丢失
　　11.数据传输：采用 RS485 总线，MODBUS-RTU 通讯协议
　　12. 工作环境：温度：－10℃～50℃；相对湿度：≤90％
　　13. 安装方式：嵌入式
　　四、面板及开孔尺寸图

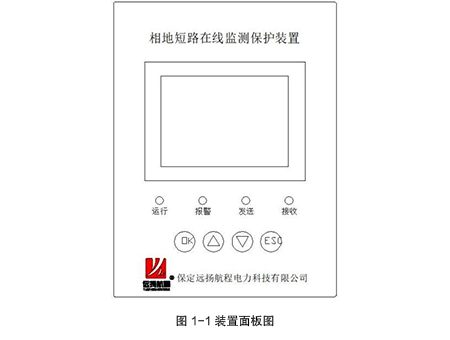

　　微机综合控制器采用嵌入式结构的标准机箱。装置面板由 LCD 显示器、4 个 LED 指示灯和简易键盘构成，如图 1-1，图 1-2。

　　五、操作指南
　　5.1面板说明
　　装置的面板由 LCD 液晶显示器、4 个 LED 指示灯及简易键盘组成。LED 指示灯指示装置的工作状态及保护信号。 指示灯共有 4 个，分别为“运行”，“报警”，“发送”，“接收” 指示灯。
　　指示灯说明
　　运行指示灯—— 指示装置运行状态，通电正常运行时运行指示灯应有规律地闪动。
　　报警指示灯——装置检测到接地电流超过预警定值时，发 出警报，指示灯亮。
　　发送、接收指示灯——指示装置的通讯状态，装置后台通 讯正常时 2 个指示灯规律闪动。
　　简易键盘说明
　　OK - - 主界面按“OK”键进入主菜单和确认当前设置并进入下一级设置。
　　“▲” - - 上调键，使光标上移选择不同的设定对象或使选中的数据的值增加“1”。
　　“▼ ”- - 下调键，使光标下移选择不同的设定对象或使选中的数据的值减小“1”。
　　ESC - -在菜单操作过程中退出本级菜单，返回上一级菜单。
　　长按“OK”键可对定值设定进行默认值设置。长按“ESC”键可对故障记录进行清除。

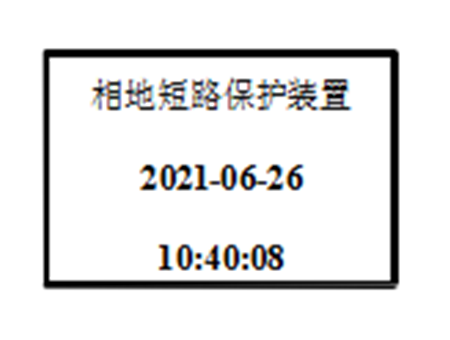

　　装置在上电后，经短时间的初始化后进入工作状态，屏幕上开始显示开机运行界面，其显示内容如下：

　　5.1主菜单介绍

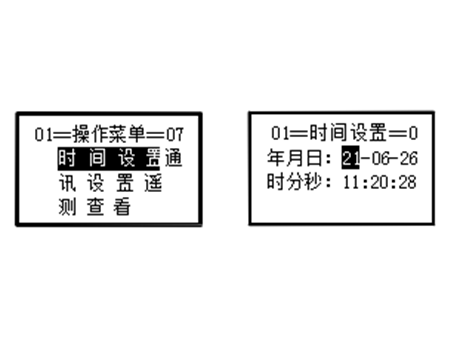

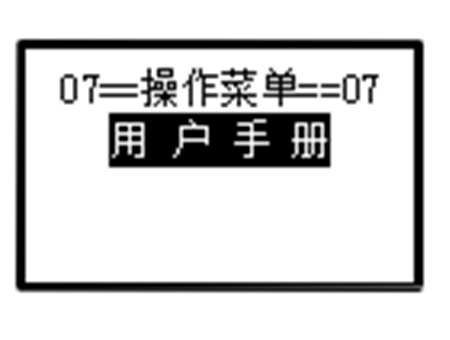

　　在运行界面下按“OK”键进入装置的主菜单，主菜单下共有 7 个子菜单项目，显示如下，可以通过“▲”或“▼”键移动光 标进行上下滚动查看。

　　1.时间设置
　　在主菜单中选择“时间设置”，按“▲”键或“▼”键进行设置，按“OK”键保存当前设置并进入下一步设置，按“ESC”键 退出设置。

　　2.通讯设置
　　在主菜单中选择“通讯设置”，可查询通讯通讯设置、波特率、地址。通过“▲”键或“▼”键改变各项设置的内容，按“OK” 键进入下一项设置，按“ESC”键退出设置，返回上一级菜单；

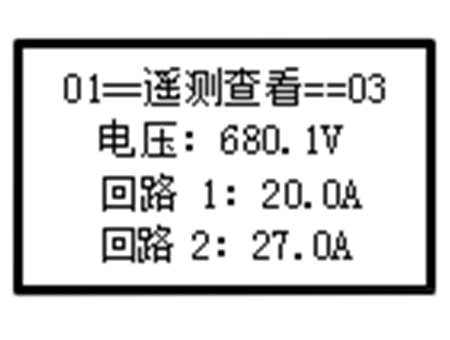

　　3.遥测查看
　　在主菜单中选择“遥测查看”，可查询 8 个被监测回路的实时数据动态，按“ESC”键返回主界面。

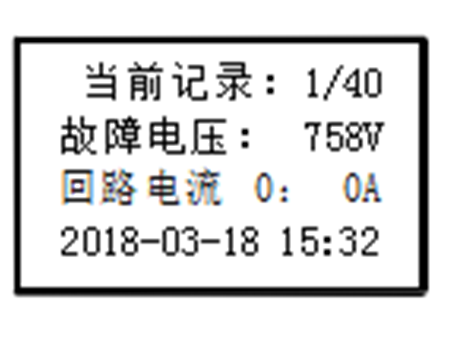

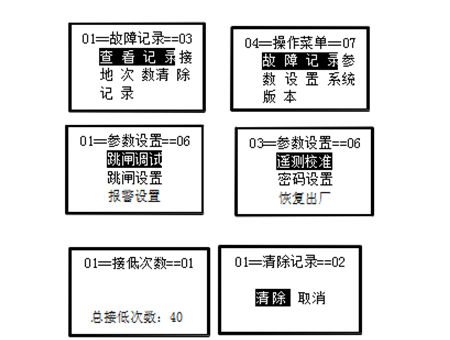

　　4.故障记录
　　在主菜单中选择“故障记录”，通过“▲”键或“▼”键可 查询历史故障记录，长按“ESC”键可消除故障记录。

　　4.参数设置
　　在操作菜单中选择“参数设置”，进入设置需输入密码“0000” 验证，可根据具体项目设计可进行相应设置。

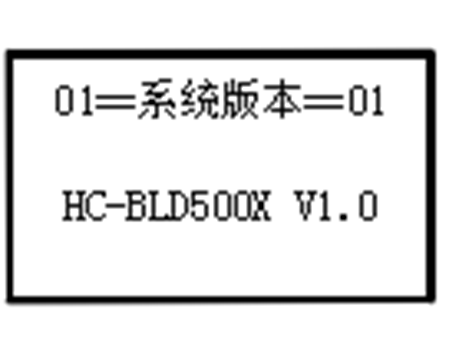

　　6.系统版本
　　在操作菜单中选择“系统版本”可查询本机版本型号。

　　六、装置端子接线

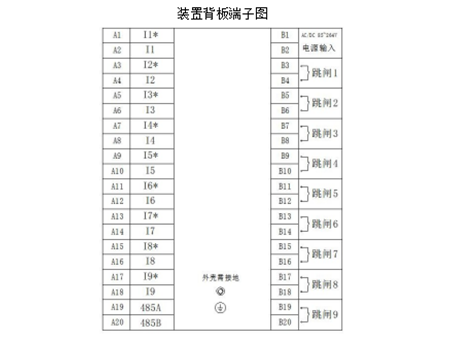

　　6.1装置背板端子图

　　6.2装置接线说明

　　1．B1、B2 为电源端子，可接入电源 AC/DC：85V～264V。
　　2．B3-B4、B5-B6、B7-B8、B9-B10、B11-B12、B13-B14、B15-B16、
　　B17-B18、B19-B20 为 9 路跳闸端。
　　3．A1-A2、A3-A4、A5-A6、A7-A8、A9-A10、A11-A12、A13-A14、
　　A15-A16、A17-A18 为 9 路零序电流输入端。
　　4.A19、A20 为 RS485 通讯端口，接线时需要采用双绞屏蔽电缆。
　　七、实施方案
　　HC-BLD500X 相地短路在线监测保护装置现场实施方案
　　HC-BLD500X 相地短路在线监测保护装置实时采集零序电流， 可先报警后跳闸，控制塑壳断路器附件分励线圈跳开本回路断路器，并将故障数据通过 RS485 总线上传到上位机，上位机实时显示零序电流数据及历史数据并记录。

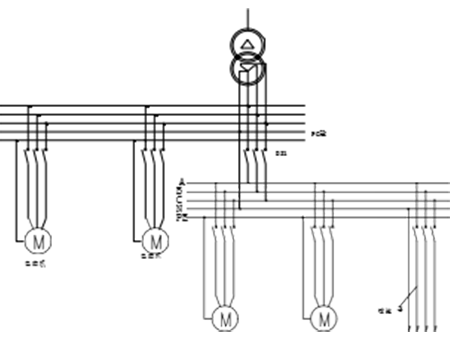

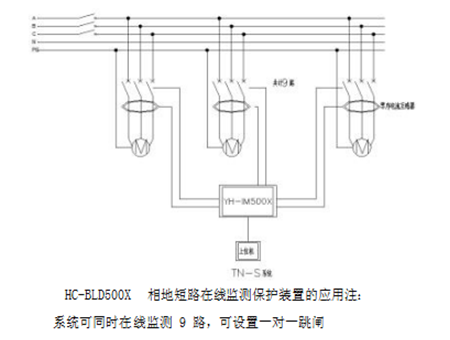

　　接线原理图：

　　八、订货须知
　　1.请告知电压等级。
　　2.请告知采用系统方案。
　　3.请告知互感器孔径。
　　4.请告知订货数量。

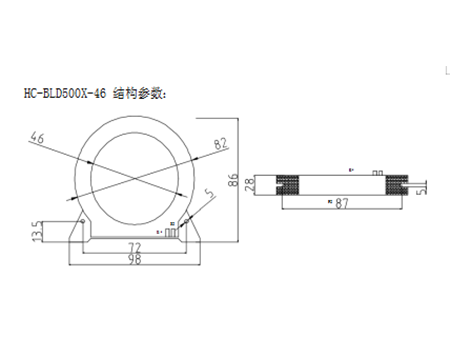

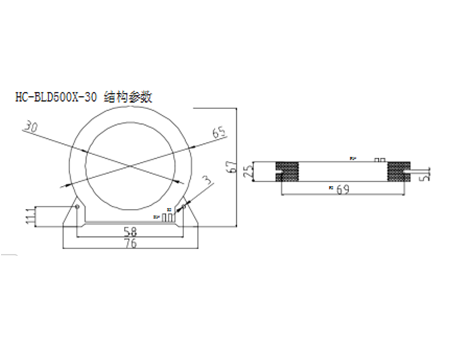

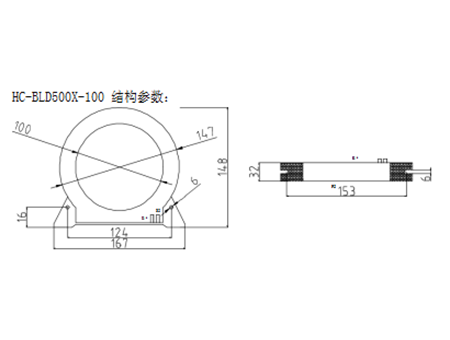

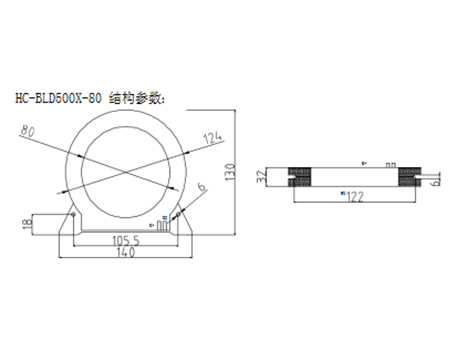

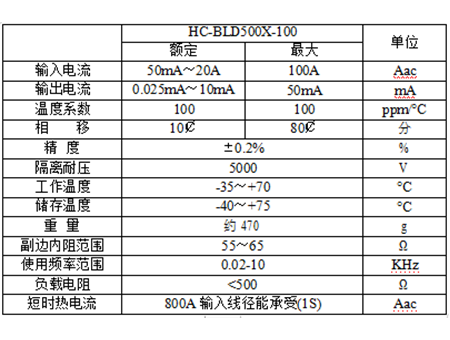

　　九、HC-BLD500X 系列智能漏电互感器

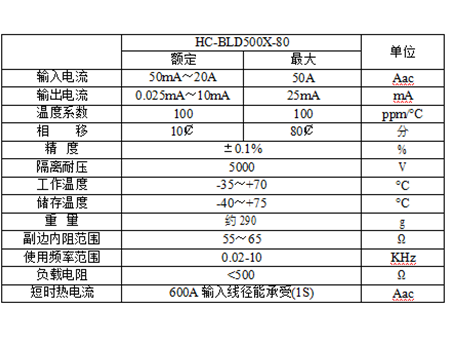

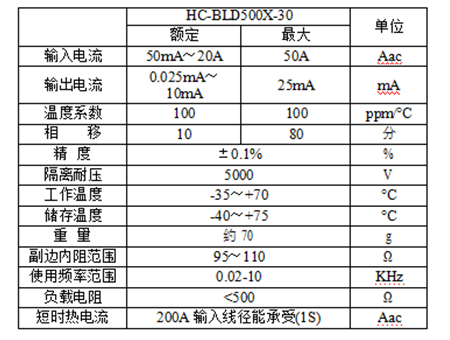

　　主要技术参数：

　　主要技术参数：

　　主要技术参数：

　　主要技术参数：

　　十、ModBus RTU 协议
　　通讯参数：
　　波特率 2400、4800、9600 可调，1 位起始位，8 位数据位，1 位 停止位，无校验。地址范围：1-254。所有功能码支持连续读取。 通讯协议示例以及解释：

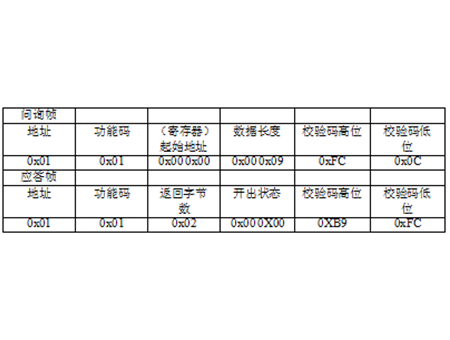

　　举例：问询继电器状态

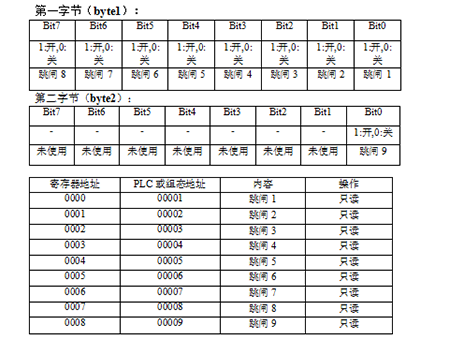

　　继电器状态说明（位操作）：

　　举例：查询遥测

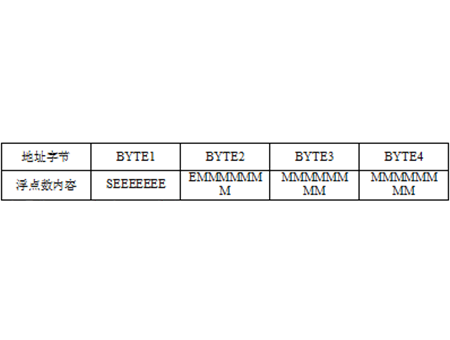

　　遥测数据采用单精度 IEEE754 标准，大端模式即高位在前低位在后，用 4 字节表示一个参数数值。具体格式如下：

　　符号位：S=0 为正；S=1 为负指数部分：阶码=E-127
　　尾数部分：尾数+1
　　数据部分：（-1）S×2E-127×(1+0.M)
　　例如：上传值为 417ECD80
　　417E =0100 0001 0111 1110（BCD）
　　其中，S=0；E=100 0001 0（BCD）= 0x82 = 130，阶码 = E – 127
　　= 3；
　　M=0.111 1110 1100 1101 1000
　　0000=0.(2-1+2-2+2-3+2-4+2-5+2-6+2-8+2-9+2-12+2-13+2-15+2-16) =
　　0.9906464。(根据小数位顺序从左往右依次加上 2-n)结果：（-1）0×2130-127×(1+0.9906464)=15.92517。
