HCK-3-6-9型无线测温智能操控装置说明书下载

一、概述

操控装置适用于6KV至35KV户内各中置柜、手车柜、固定柜、环网柜等多种开关柜。除具有动态模拟指示、带电显示及闭锁、温湿度控制、断路器分合状态指示、储能指示、接地开关状态指示、断路器手车位置指示、分合闸指示、人体感应带电提示及柜内照明、智能语音防误提示、远方/就地操作、远程通信等功能外，还具有3-9点触头无线测温功能，无线测温传感器采用ZIGBEE短距离无线通讯技术，保证其在不降低开关柜绝缘水平的前提下实现电气接点温度的在线监测及传输。
二、功能特点
?功能强大
用于6KV至35KV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。不仅具有动态一次模拟图，带电显示及闭锁、温湿度控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸指示、人体感应带电提示及柜内照明、语音防误提示、远方/就地操作、远程通信等功能。
?智能化
采用单片机控制，与常规的开关柜状态显示器相比，增加了智能化功能。除可显示开关分合状态外，还可对误操作作出语音提示、判断断路器手车是处于试验位置与工作位置之间还是处于柜体之外并做出指示；多种电力参数测量、RS485远程通信接口、人体感应语音提示等功能。
?抗干扰能力强
采用独特的抗干扰技术。
?高可靠性
采用工业级电子元件，具有可靠性高、寿命长、抗干扰能力强等特点。发光模块采用进口发光芯片，户外高亮级。
?寿命长
产品设计寿命10年。
?量身定做
根据用户不同需求，量身定作不同的功能组合。
?精致美观
外观设计新颖独特，做工精致美观，简化、美化了开关柜面板。
?选配功能
RS485通讯接口使其具备了与变/配电站其它电气设备组成联网的微机防误监控系统；亦可结合最新断路器的发展开发新一代的智能操作装置等多项扩展功能。
三、操作指南

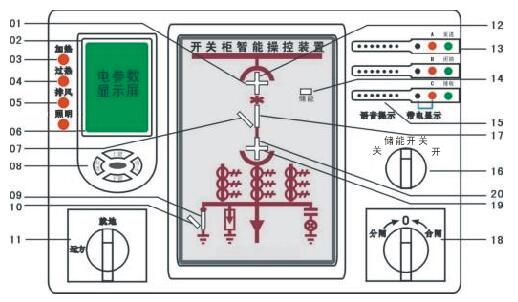

1.盘面布局

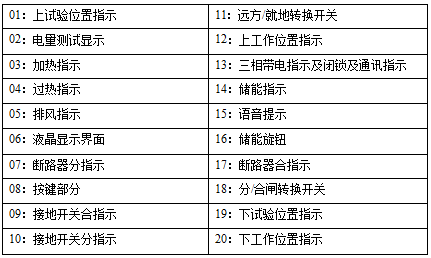

2.符号定义

另注:按键部分

3．菜单

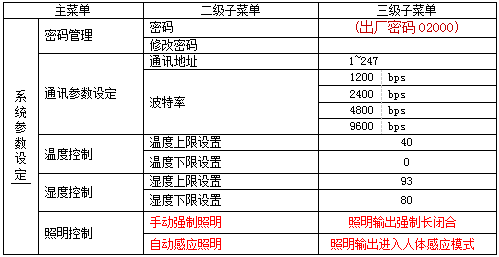

4．操作菜单结构
