HCKZ型开关状态综合指示仪说明书下载

一．概述

1.1 精致美观
外观设计新颖独特、做工精致美观，简化，美化了开关柜面板，采用铁壳防干扰信号隔离性能好，寿命周期长，产品耐用。
1.2 功能强大
用于3~35KV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压、自动加热除湿控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、带电显示等功能。
1.3 智能化
采用32位微处理器控制，与常规的开关柜状态显示仪相比，具有高速运算、高速采样、快速响应、更加实时。设备可显示开关分合状态，还可判断开关小车是否处于试验位置与工作位置之间；此外设备具有温湿度传感器控制开关柜内温湿度数值，对于工业场合应用，更加可靠稳定。
1.4 可靠性及抗干扰
采用工业级电子元件，具有可靠性高、寿命长、抗干扰能力强等特点。发光模块采用进口发光芯片，户外高亮级，寿命 170000小时；采用独特的抗干扰技术，保证设备可靠运行。
二．外形规格

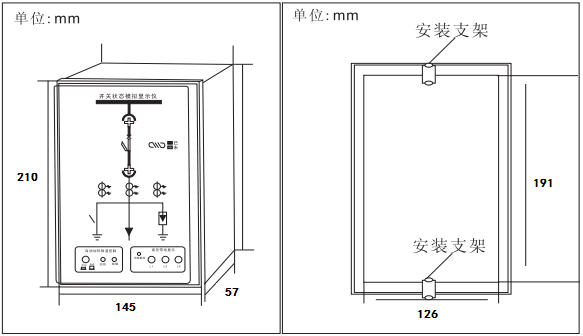

外形及开孔尺寸
  外形尺寸：210（高）×145（宽）×57（厚）

开孔尺寸：191（高）×126（宽）
