HCC-1型通用电气触点无线测温装置使用说明书下载

一、概述：

HCC-1测温装置用于对开关柜断路器触头、母排接点等电气接点的温升进行实时监测。能有效防止空气绝缘高压开关柜断路器触头或母排接点因接触不良导致发热而引发事故。使用ZIGBEE短距离无线通信技术,保证其在不降低开关柜绝缘水平的前提下实现电气接点温度的在线监测及超温报警等功能。


二、安装尺寸图、接线图及测温发射模块装配说明：

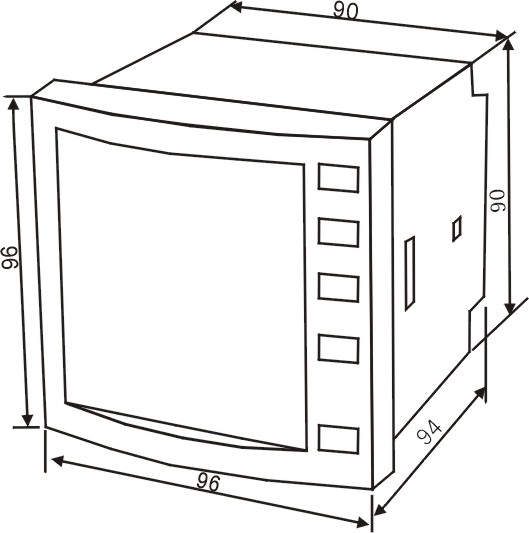

2.1 主控制器安装尺寸图与实物图：单位（mm）

外形尺寸：96×96×94     开孔尺寸：90×90
2.2 温度传感器实物图

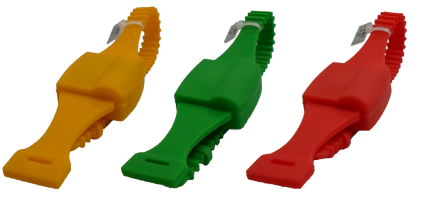

A型

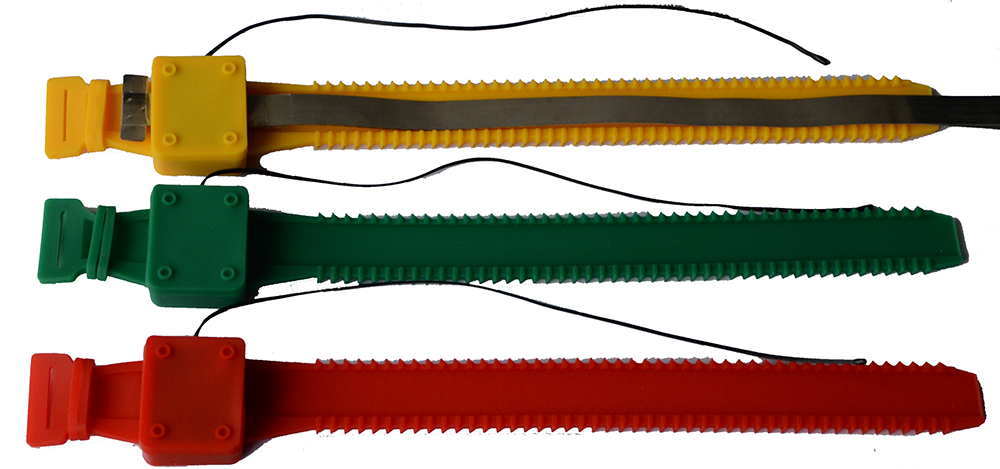

    B型
