直流屏 HCZ-PWZD说明书下载

一、系统简介

智能一体化电源系统主要应用在电网、发电等领域，作为所有电力自动化系统、通讯系统、远方执行系统、高压断路器的分合闸、继电保护、自动装置、信号装置等的交、直流不间断电源。它的质量直接关系到电网的安全运行，是发电设备和输变电设备的“心脏”。

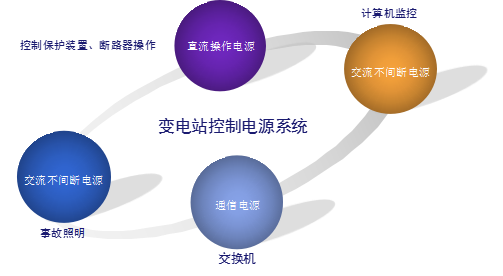

图 1-1  变电站控制电源种类

目前变电站一般配置三套各自独立的操作电源系统，即直流操作电源(DC)、通信电源、交流不间断电源(UPS)，每套电源系统单独配置蓄电池室、蓄电池组和监控管理系统。
为控制、信号、保护、自动装置以及某些执行机构等供电的直流电源系统，通常称为直流操作电源。为微机、载波、消防等设备供电的交流电源系统，通常称为交流操作电源；为交换机、远动等通信设备供电的直流电源系统，则称为通信电源。
直流电源、电力用交流(UPS)或电力用逆变电源(INV)、通信用直流变换电源(DC／DC)等装置组合为一体，共享直流电源的蓄电池组， 并统一监控的成套设备即为一体化电源。
